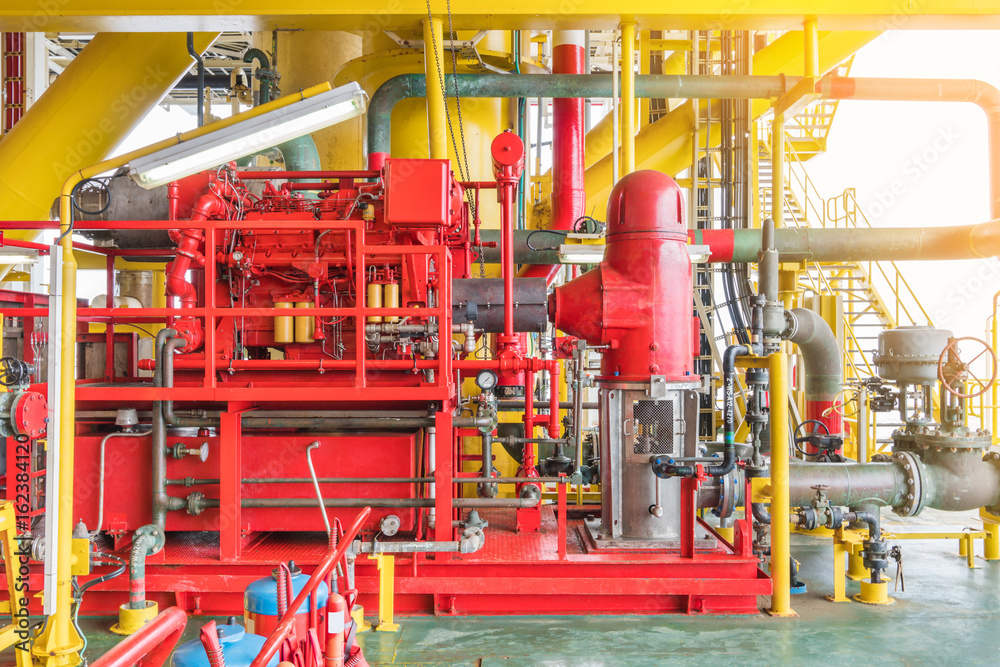

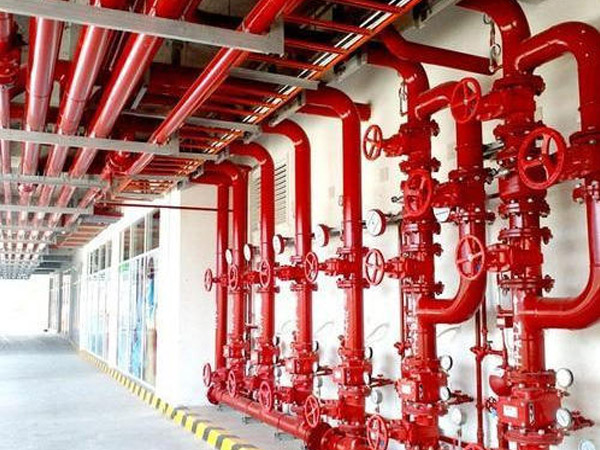

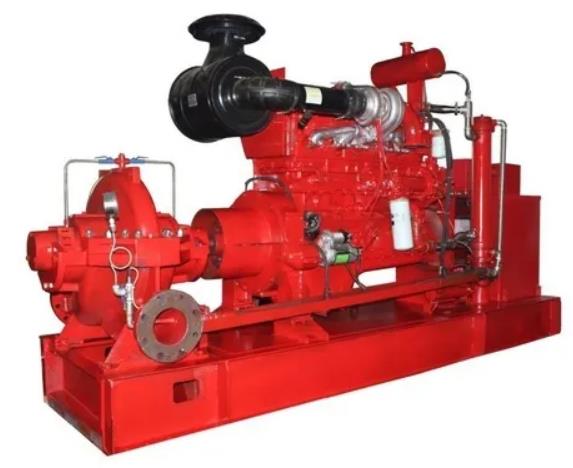

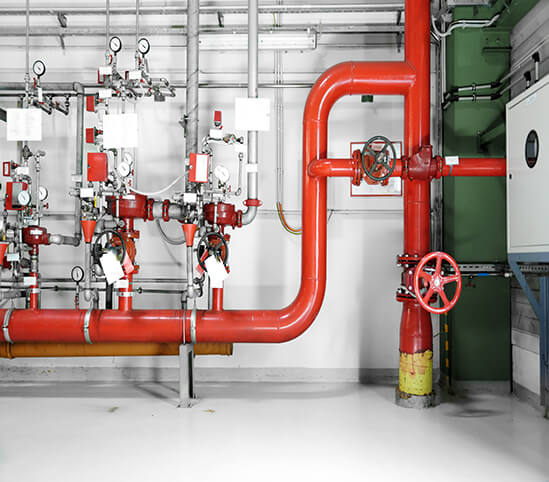

소방펌프의 흡입측 배관 설계

  배관의 길이는 직관으로 배관구경의 10D가 바람직하며, 곡관을 설치시에는 곡률반경을 크게 하고 펌프 몸체에 직접 부착하는 것은 피하는 것이 바람직하다. 구경이 갑자기 축소 또는 확대되는 것은 피해야 한다. 또한 배관은 공기가 모이지 안흔 형태로 하여야 하며 펌프를 향해서 올림구배가 되도록 하여 곡기가 모이는 부분을 흡기할 수 있어야 한다.배관 내의 압력은 보통의 경우 대기압이하가 되므로 공기누설이 없는 관이음을 선택한다.

  유속은 가능한 작게 하는 것이 바람직하고, 정격유량의 150%를 기준으로 4.5m/sec를 넘지 않는 것이 좋으며, 토출배관의 구경과 같거나 크게 하여야 한다.



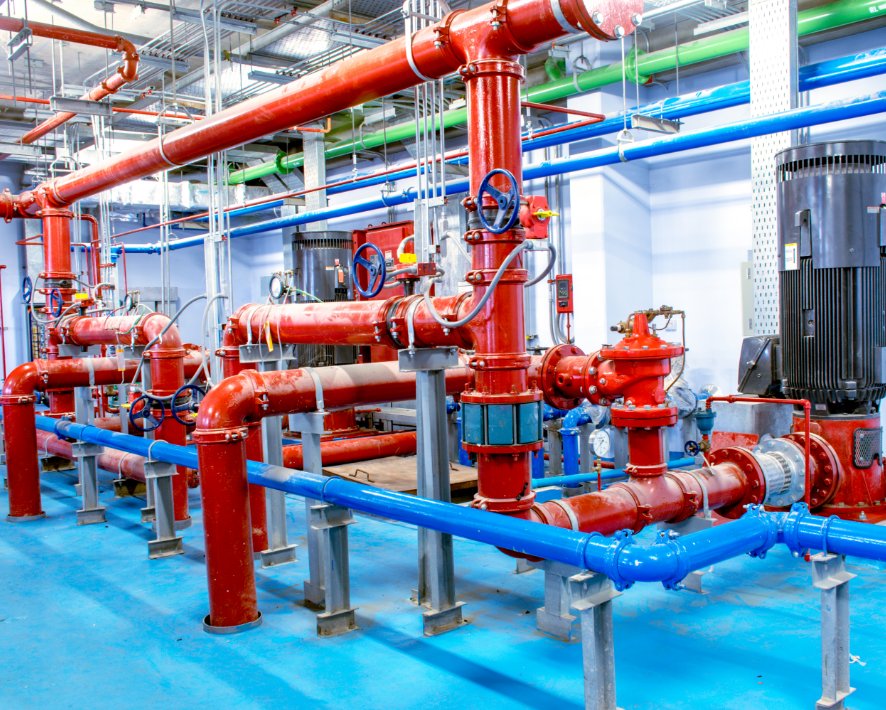

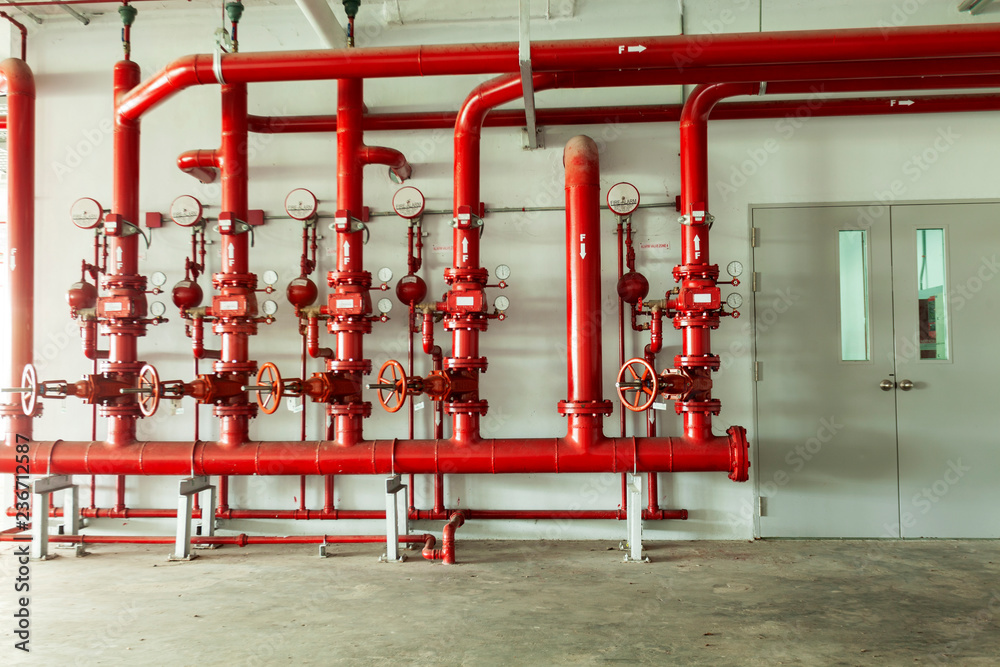

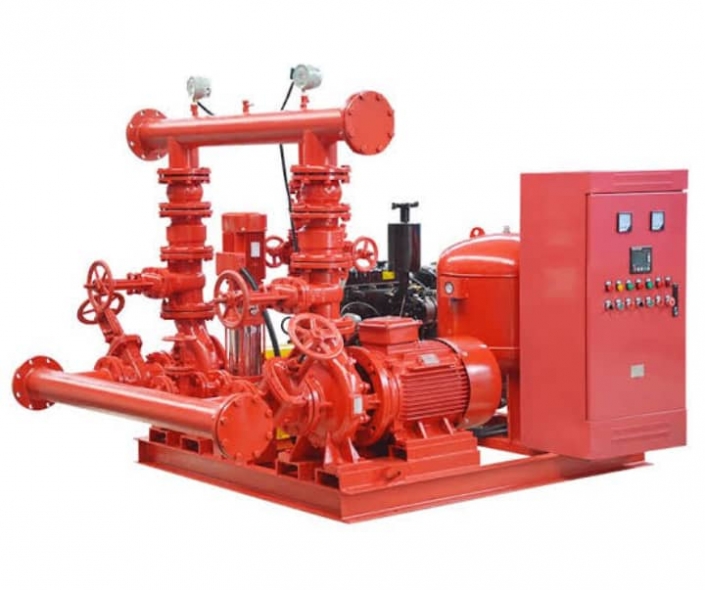

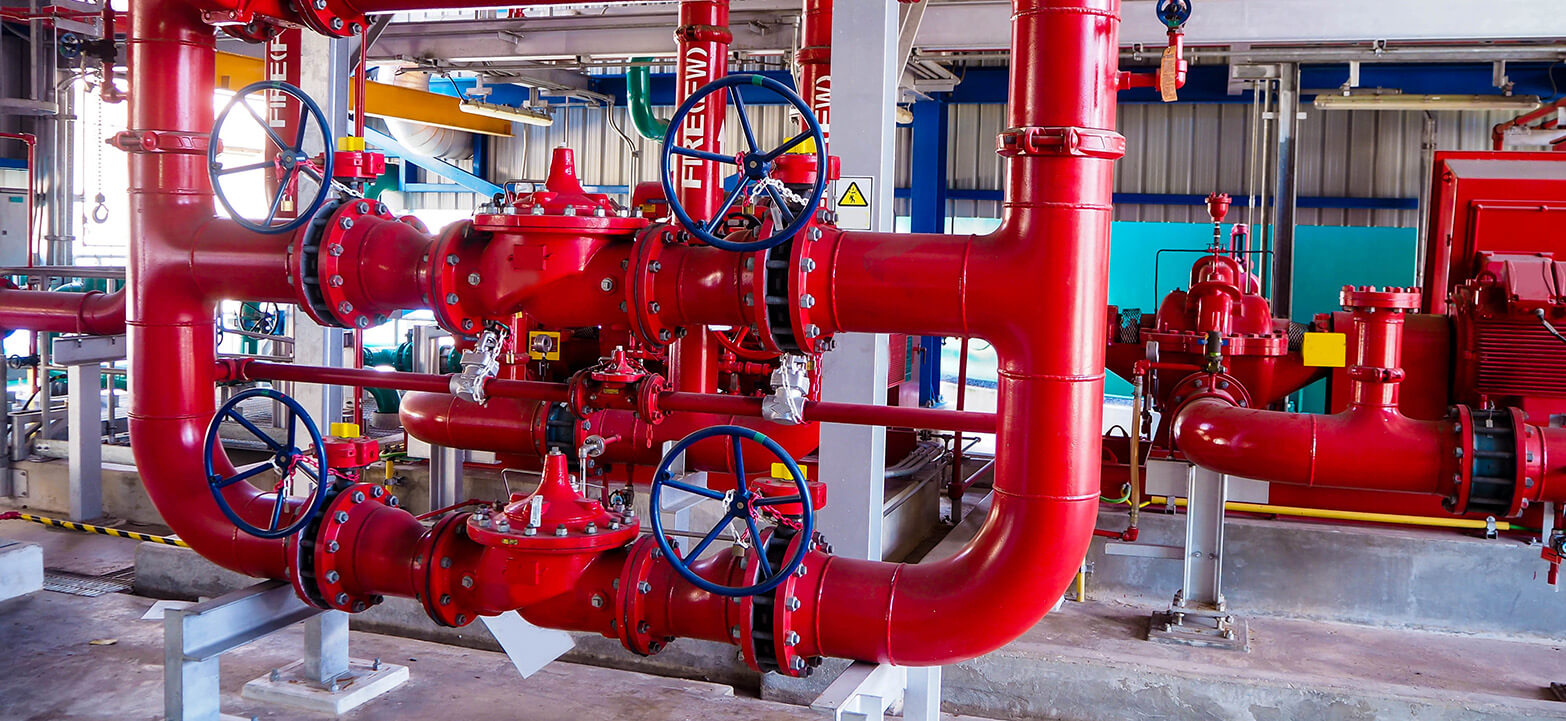

소방펌프 흡입측 배관

소방펌프의 흡입측에 설치하는 관으로서 다음과 같이 설치한다.

1. 흡입측 배관은 전용으로 하며 가급적 짧고 관경은 크게 할 것
2. 흡입관과 펌프를 연결하는 배관에는 편심레듀셔 사용
3. 펌프 설치 시 흡입배관은 펌프 쪽으로 1/50 이상 오름 경사로 한다
4. 진공계(또는 연성계) 설치 시 가급적 펌프 가까이에 설치
5. 스트레이너 설치 시 유수방향에 주의 및 걸럼망은 바닥으로 향하게 설치(공기 고임 방지)
6. 개폐밸브로 버터플라이밸브(Butterfly Valve) 사용금지

주) 버터플라이밸브의 설치 제한 이유

• 밸브 구조상 물의 흐름 저항이 큰 밸브로서 원활한 흡입을 방해하고 공동현상(Cavitation)이 발생할 우려가 있다.
• 개폐 조작(90°에서 개폐)이 순간적이어서 펌프 운전 중 조작 시 수격작용 (Water Hammer)이 발생할 수 있다.



  흡입관에 철망이나 후드밸브를 설치할 경우에는 청소가 가능하도록 고려하고 철망의 눈은 10-15 메쉬 정도가 바람직하다. 재질은 부식에 강한 황동, 스텐레스강 또는 구리철사로 된 여과망을 사용하는 것이 좋다.

  흡입관에 버터플라이밸브를 사용할 경우에는 흡입성능에 역효과를 줄 수 있는 진동이 발생할 수 있다. 상수도 본관을 펌프 흡입측에 연결하여 사용할 경우 펌프를 거치지 않고 소화배관 내에 소화용수가 공급될 수 있도록 바이패스 배관을 설치해야 한다

  수조내부의 흡입배관에 흡입지점에는 소용돌이 방지판(Vortex Pllate)을 설치하고 흡입이 소용돌이 없이 이루어질 수 있도록 하여야 한다.
