CPVC의 경제성, 시공 방법 및 시공 사진

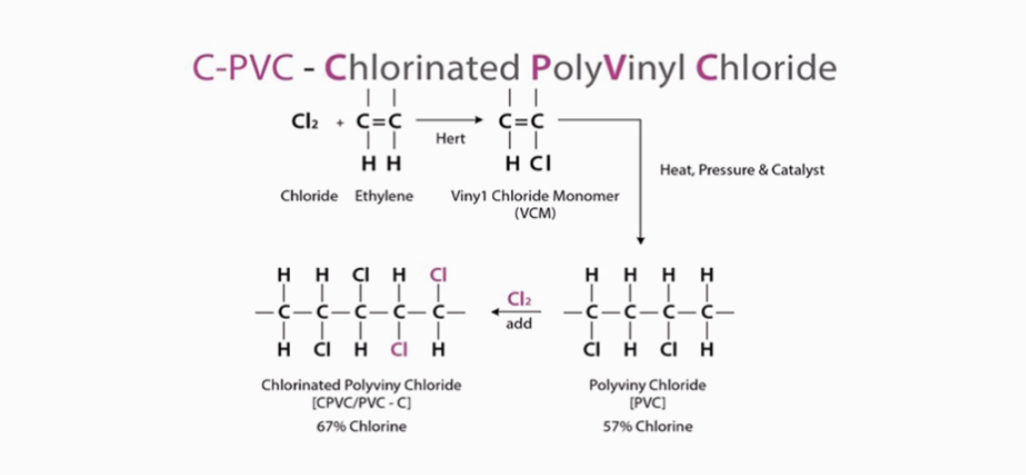

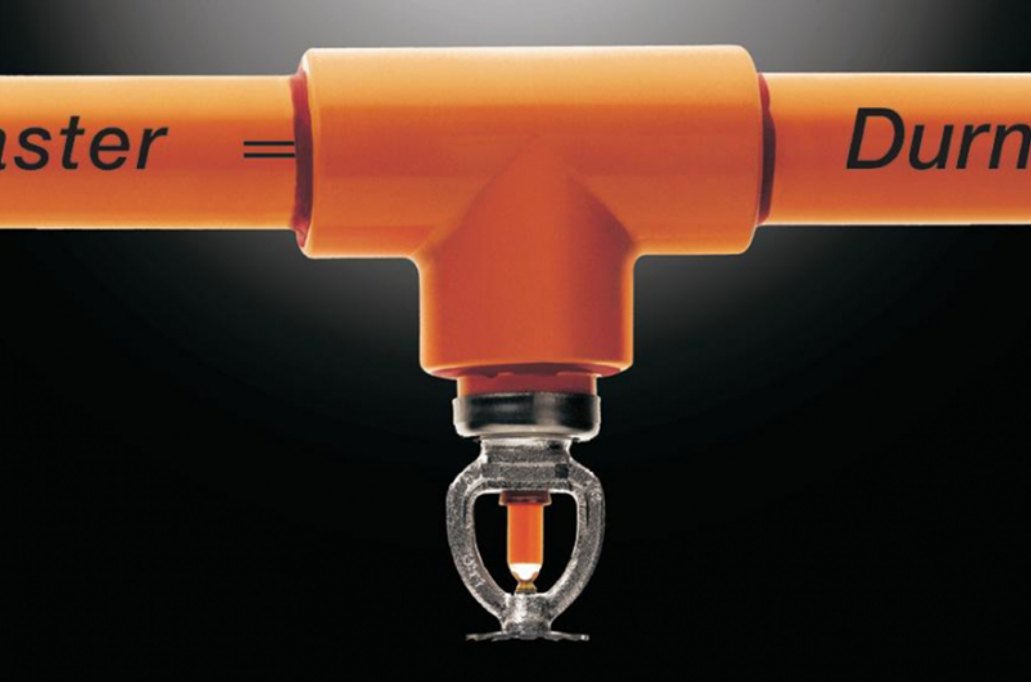

(Chlorinated Polyvinyl Chloride_염소화폴리염화비닐)
안녕하십니까~ '개과천선'의 '톰'입니다.
오늘은 CPVC의 경제성, 시공방법 및 시공 사진을 알아보겠습니다.
CPVC의 경제성
CPVC는 배관방식이 본드 접합방식으로 시공이 간편하고, 무게는 강철의 약 1/8 무게로 가벼워 절단 및 조립, 설치 작업이 용이해 설치비가 저렴합니다. 또한 녹이 슬지 않아 관 교체비용이 필요 없으며, 금속 배관 용접 시 발생하는 연기의 발암물질로부터 작업자를 보호하고 화재를 예방할 수 있습니다.

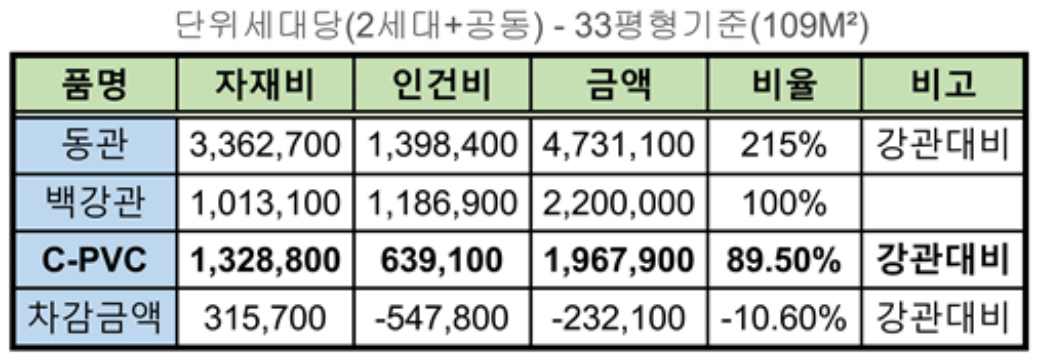

위의 자료는 각 배관 재질마다 자재비, 인건비가 얼마나 들고, 각각 금액 비율이 어느 정도 되는지 보여주는 표입니다. 절대적인 수치는 아니니 참고용으로만 보길 권장합니다.
CPVC 시공 방법
01 파이프 절단
- 홈이나 긁힌 자국이 있는 파이프 및 연결구는 사용을 금지한다.
- 절단부위를 비스듬히 절단하여서는 안된다.
02 바리 (Bury) 제거
- 파이프 절단 부위 및 내/외면의 이물질을 깨끗이 제거해야 한다.
- 반드시 제품의 수분을 제거하고 청결한 상태에서 접착제를 바른다.
03 접착제 도포 (연결구)
- 접착제 도포 시 연결구에 먼저 도포한 후, 파이프에 도포한다.
- 내면을 균일하게 골고루 바른다.
- 붓이나 브러쉬로 3~4회 바른다.
- 접착제가 연결구 내부에 흐르지 않도록 주의한다.
- Tip_ 25mm~32mm 관경의 연결구 접합 시에는 솔의 크기가 작은 500g 본드 사용 권장
04 접착제 도포 (파이프)
- 접착제는 붓이나 브러쉬로 3~4회 바른다.
- 파이프 끝단 부위는 두껍게 바른다.
- 접착제 도포는 CPVC 소재가 녹는 “쩍쩍” 소리가 날 때까지 도포하되 만약 접합부위 외에 접착제가 묻었을 경우 닦아낸다.
- 파이프의 내부에 흐르지 않도록 주의한다.
- 도포 후, 회전하며 조립할 수 있도록 충분한 양의 접착제를 사용하되 도포량이 많아 흐르지 않게 주의한다.
05 조립 (연결)
- 파이프를 1/2 바퀴 돌리면서 끝까지 밀어 넣어 접착제가 고르게 퍼지며 접합되도록 하고, 접합 후 5~10초 동안 유지한다.
- 결합된 부분에 접착제의 기포현상을 확인하여야 한다.
- 암/수나사 결합 시에는 수나사에 테프론테이프를 충분히 감아준다.
- 40mm 배관 이상 접합 시에는 2인 공동작업을 한다. (미삽입방지)
- 배관의 양쪽 끝 부위(최소 1개소 이상)를 개방하여 배관 내 잔류가스를 배출한다.
06 경화시간 준수
- 규격별 초기경화시간과 완전경화시간을 필히 준수한다.
- 충분한 경화시간 전에 작업 및 가압이 될 경우에는 이음부에 파손이 올 수 있다. 연결부위 본드 비드가 2mm 이상 생성되었는지 확인한다.

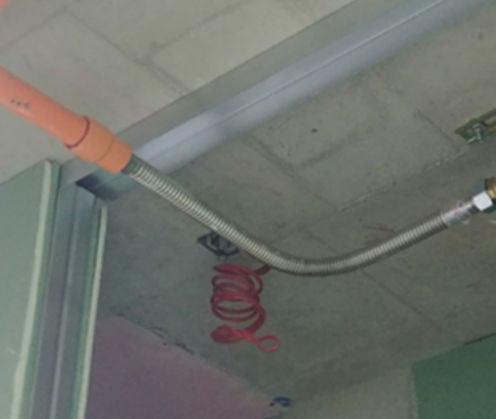

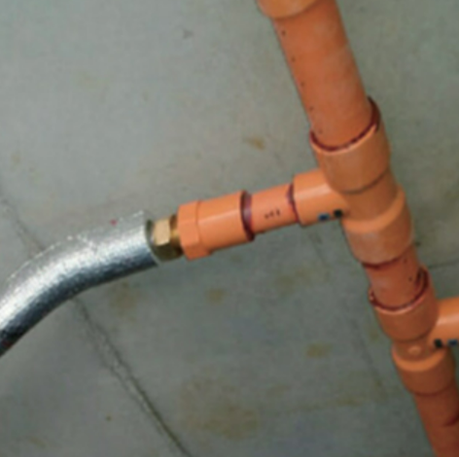

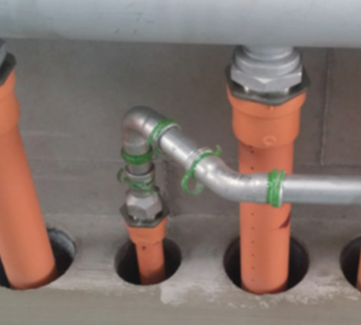

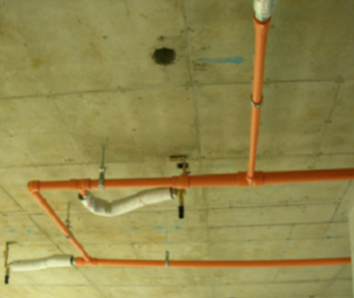

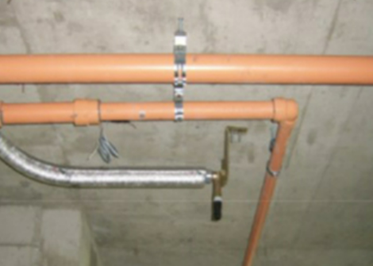

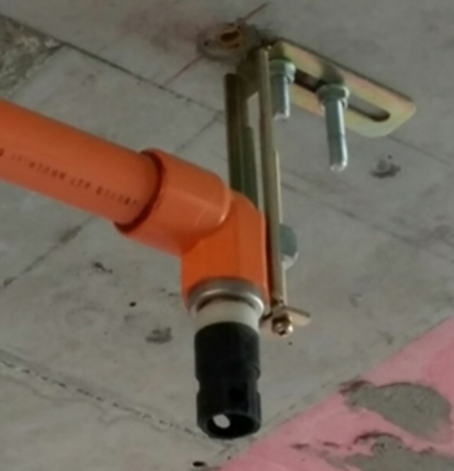

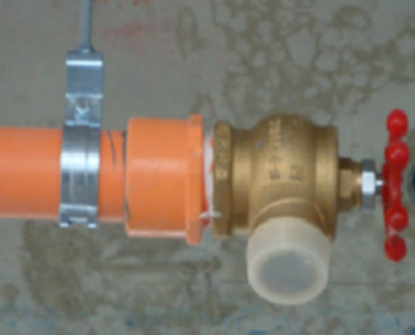

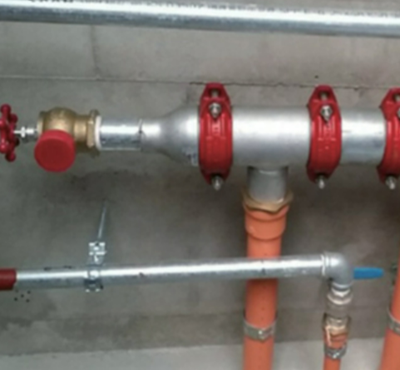

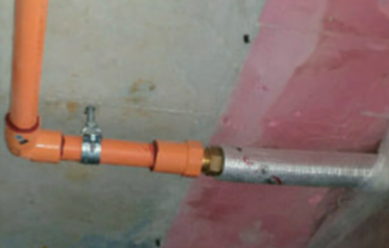

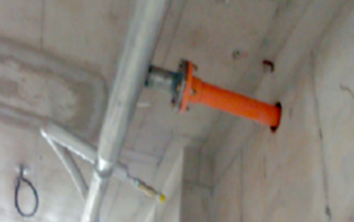

CPVC 시공 현장 사진
1~3편을 마치며..
일반 아파트에 스프링클러를 시공하는 경우에는 화재안전기준에 명시되어 있는 바와 같이, 불연이나 준불연재료로 구획되어 있어서 화재가 났을 때 보호받을 수 있는 공간에 사용 가능합니다.
또한, 물이 차 있는 습식 스프링클러 설비에 적용 가능하고, 2차 측이 대기압이나 가압된 공기가 들어있는 건식, 준비작동식 스프링클러는 사용할 수 없게 되어 있습니다.
아파트 세대 천장의 경우, 슬라브는 콘크리트 재질로 되어 있어 불연재료이며, 반자의 경우 석고 등 불연재료 또는 준불연재료로 구획되어 있기 때문에 그 중간에 습식형 스프링클러 배관을 CPCV로 사용할 수 있는 것입니다.
요즘 진행하고 있는 Project가 국내 산업플랜트 분야다보니, 관리동 (Administration Building)에 적용되는 소방배관 재질의 다각화를 알아보고 있습니다.
위에서 언급하였듯이 기존 Carbon Steel Material의 소방배관의 경우, Welding, Union이나 Flange로 Piping Connection을 해야 하고, 무게도 무거워 공사성이 CPVC보다 떨어지는 것이 사실입니다.
배관에 대한 단가 차이가 그리 크게 나지는 않지만 시공성을 무시할 수 없기에 이번 기회에 공부해 봤습니다.
