소방펌프(Fire water pump)의 성능시험
가) 체절압력 운전시험
소화펌프의 토출 측으로 물을 방수하지 않는 상태로 운전을 하면 토출 측의 관로가 모두 폐쇄되어 있어 펌프는 물을 전혀 토출 하지 못하고 공회전하게 된다. 이때의 운전상태를 체절운전 상태라 하며 펌프는 체절압력에 도달하게 된다.(이론적인 체절압력=펌프의 전양정÷10 ×1.4이다.)

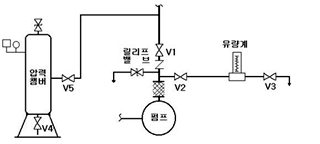

(1) 시험 방법[(그림 1) 참조]
① 펌프의 토출 측 주 밸브 V1을 잠근다.
② 성능시험배관 상의 밸브 V2, V3를 잠근다.(평상시 잠근 상태임)
③ 동력제어반 (MCC Panel)에서 충압펌프의 운전선택스위치를 수동 또는 정지 위치로 한다.
④ 압력챔버의 배수밸브 V4를 개방하고 주 펌프가 기동 되면 V4를 잠근다.
⑤ 릴리프밸브가 개방될 때의 압력을 압력계에서 읽고 그 값이 체절압력 미만인지 확인한다.
주) 체절운전시험 시 펌프의 성능저하와 과부하에 의한 전동기의 소손을 방지하기 위하여 짧은 시간 내에 행하고 점검 후에는 밸브 및 동력제어반을 원상 복구하여야 한다.
(2) 릴리프밸브 압력조정 방법
① 동력제어반에서 주펌프 및 충압펌프의 운전선택스위치를 수동의 위치로 한다.
② (그림 59)에서 주밸브 V1을 잠근다.
③ 성능시험배관상의 밸브 V2, V3를 개방한다.
④ 동력제어반에서 주펌프를 수동으로 기동 시킨다.
⑤ 펌프가 기동 되면 밸브 V2를 서서히 잠그면서 펌프 토출 측의 압력계 지침이 체절압력 미만이 되도록 한다.
⑥ 릴리프밸브 캡을 열고 조정나사를 스패너로 반시계 방향으로 돌려서 순환배관으로 물이 흐르는 것이 확인되면 펌프를 수동으로 정지시킨다.
⑦ 성능시험배관의 밸브 V2, V3를 완전히 잠그고 주밸브 V1을 개방한다.
⑧ 동력제어반에서 충압펌프 및 주펌프의 운전선택스위치를 자동으로 한다.
(설정 압력에 도달되면 펌프는 자동으로 정지한다.)
나) 유량측정 시험
① (그림 1)에서 펌프 토출 측 주밸브 V1을 잠근다.
② 성능시험배관상의 밸브 V2를 완전히 개방한다.
③ 동력제어반에서 충압펌프 운전선택스위치를 수동 또는 정지위치로 한다.
④ 압력챔버의 배수밸브 V4를 개방하고 주펌프가 기동 되면 V4를 잠근다.
⑤ 성능시험배관의 유량조절밸브 V3를 서서히 개방하여 유량계를 통과하는 유량이 정격토출유량(펌프 사양에 명시)이 되도록 조정한다. 정격토출유량이 되었을 때 펌프 토출 측 압력계를 읽어 정격토출압력(펌프 사양에 명시된 전양정÷10의 값) 이상인지 확인한다.
⑥ 성능시험배관의 유량조절밸브 V3를 조금 더 개방하여 유량계를 통과하는 유량이 정격토출유량의 150%가 되도록 조정한다.(ex : 펌프토출유량이 400 lpm인 경우, 400 ×1.5=600 lpm임) 이때 펌프 토출 측 압력계의 확인된 압력은 정격토출압력의 65% 이상이어야 한다. (ex :전양정이 60m인 펌프의 경우 60m÷10 ×0.65=3.9㎏/㎠ 이상이어야 함)
⑦ 펌프토출 측 주밸브 V1을 개방하고, 성능시험배관상의 밸브 V2, V3를 서서히 잠근다.(이때 수격작용이 발생하지 않도록 주의)
⑧ 주펌프는 설정압력에 도달되면 정지한다. 동력제어반에서 충압펌프 운전선택스위치를 자동으로 한다.
다) 후속 업무
이상의 성능검사를 통하여 펌프의 규정 값 이상의 성능이 나오는지 확인하여 합격여부를 판단한다. 이후 매주 무부하 시험을 별도로 10분 정도 해야 한다. 물론 이 때는 릴리프밸브로부터 유수가 있는 상태이어야 하며, 매년마다 정격토출시험, 최대부하시험을 별도로 하여야 하고, 운전시간은 1시간 30분 동안 지속적으로 운전하면서 관찰하여 야 한다.
정기적인 펌프의 시운전이 없을 경우 장시간 축이 회전하지 않은 채로 방치되어 고착될 우려가 많아 나중에는 운전이 불가능해질 우려가 많기 때문에 무엇보다도 정기적인 점검이 매우 중요하다.
