원심펌프의 분류 (centrifugal pump)
원심펌프(Centrifugal Pump)란 펌프 회전 시의 토출량이 부하에 따라 일정하지 않은 비용적(Turbo) 형의(Turbo) 펌프로서 이 Impeller (회전차)의 회전으로 유체에 회전운동을 주어 이때 발생하는 원심력에 의한 속도에너지를 압력에너지로 변환하는 방식의 펌프이다.
펌프 동체에 물을 채운 후 Impeller를 고속으로 회전시키면 원심력에 의해 중심부의 물이 밖으로 흘러나오게 되며, 중심부는 압력이 저하되어 진공에 가까워진다.
이때 대기압에 의해 Impeller 중심을 향해 흡입구로부터 계속해서 물이 흘러들어오게 되며 이후 흡입배관으로부터 물을 항상 보충하여 주면 물은 연속적으로 흡입되고 이후 속도에너지에 의해 가압상태로 변환하게 된다.

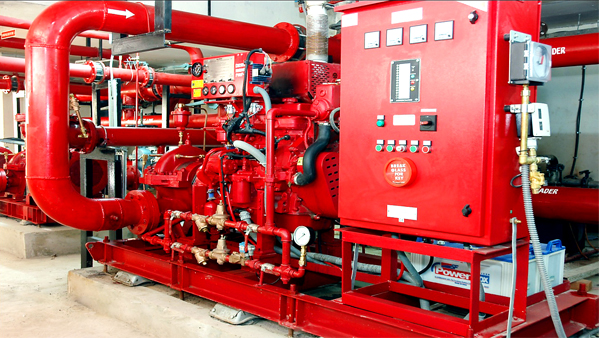

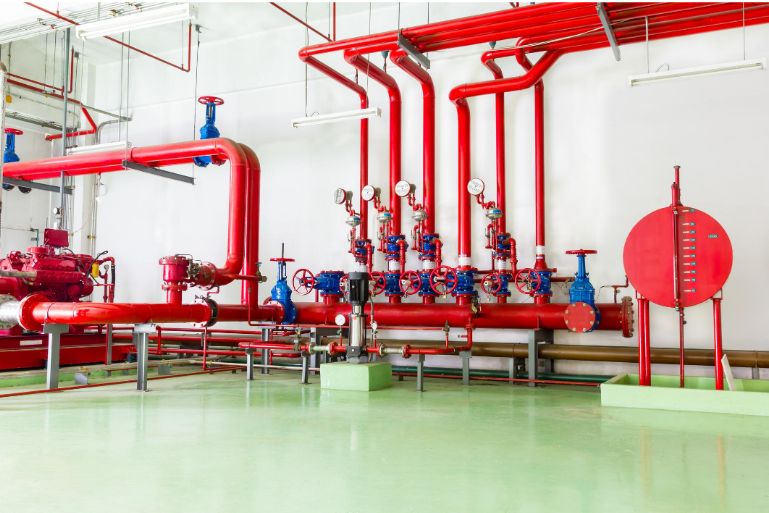

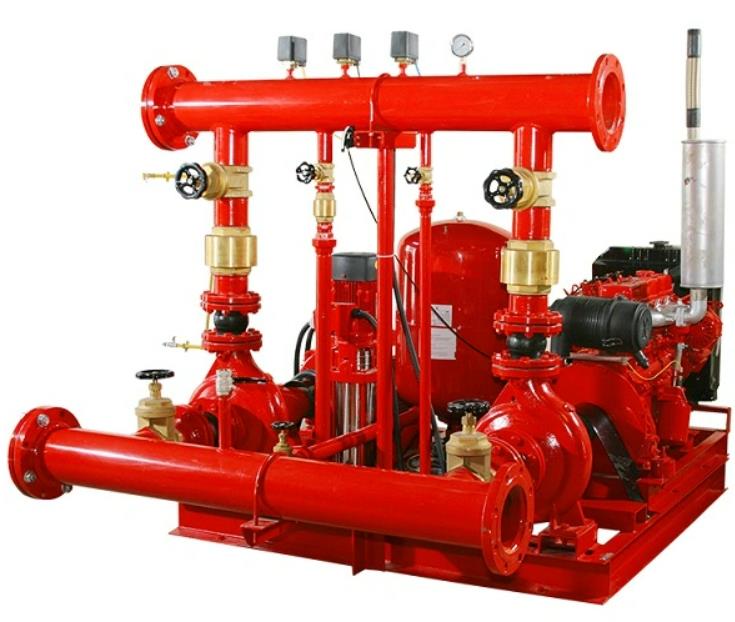

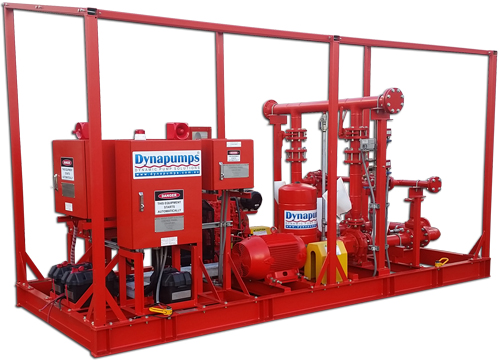

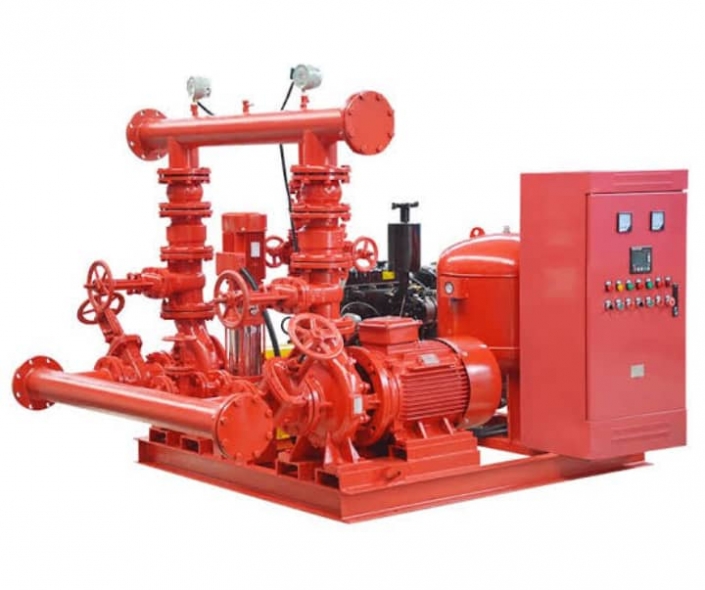

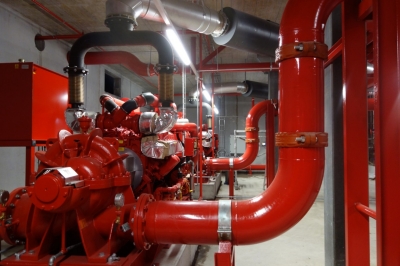

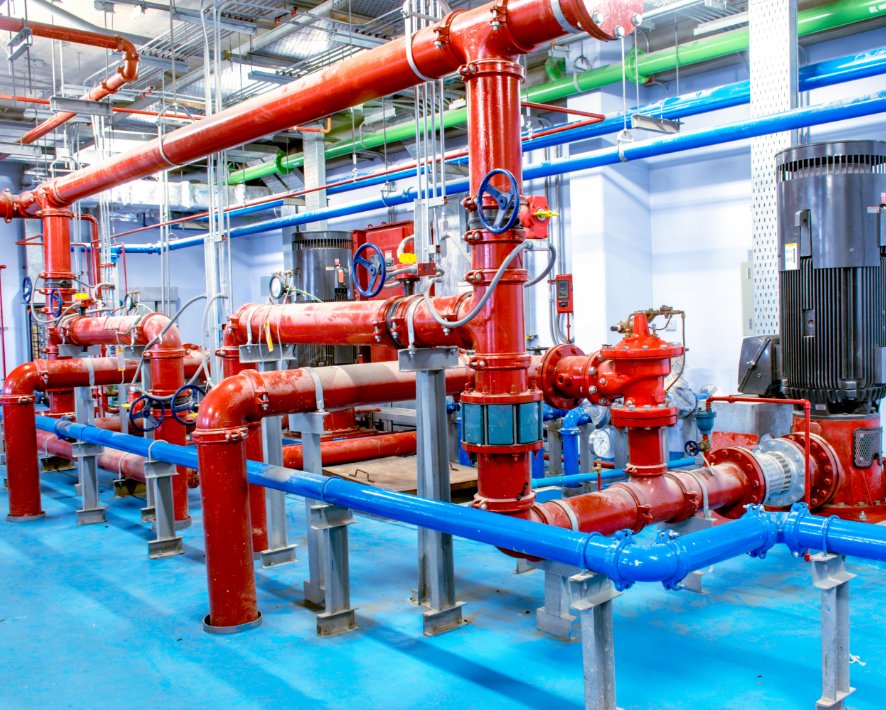

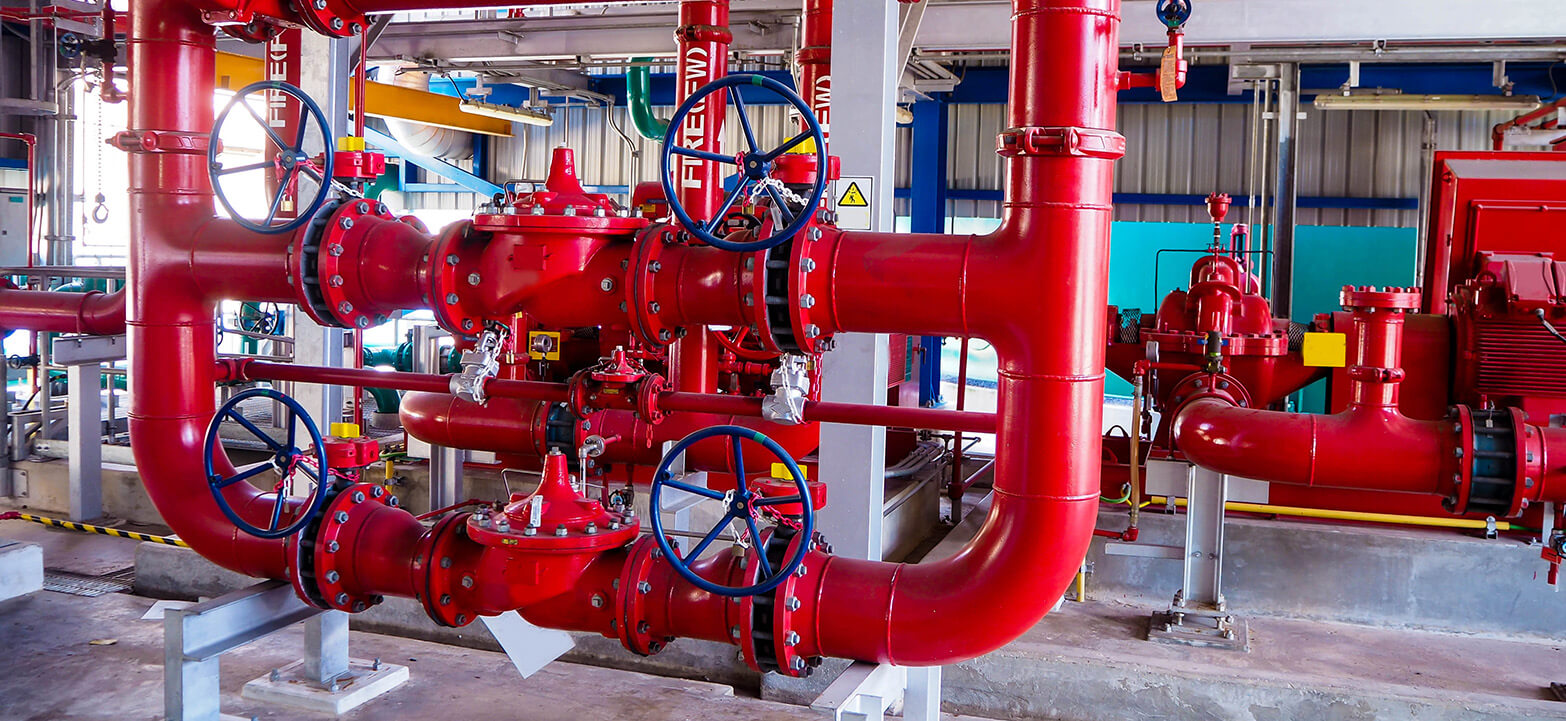

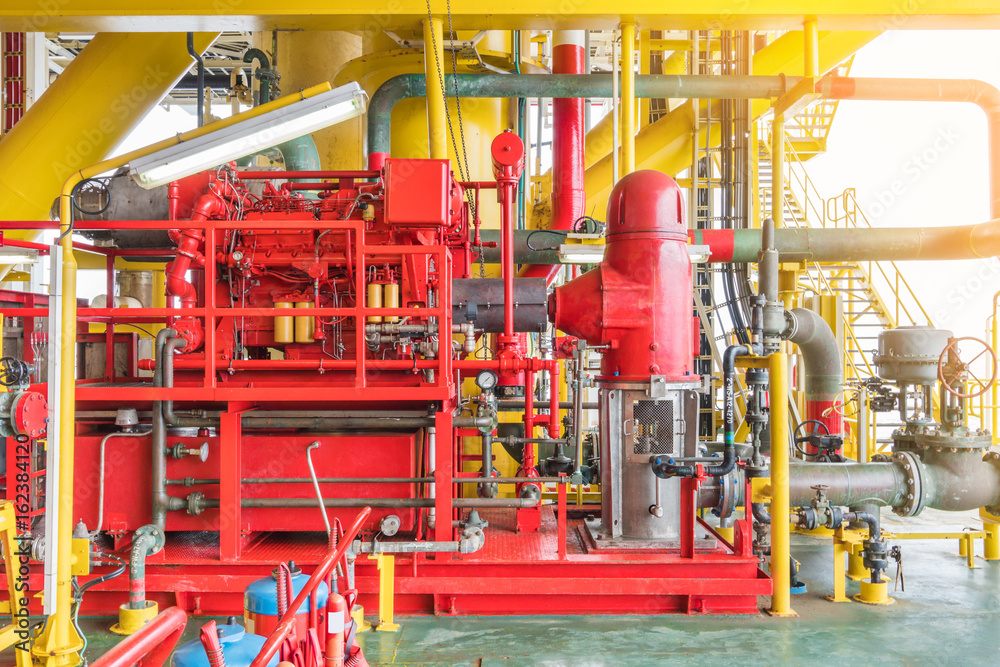

이러한 비용적 식의 펌프는 용적식에 비해 소형 경량이며, 백동(Surging)이 없이 연속 송수할 수 있으며, 구조가 간단하고 취급이 용이한 장점이 있다. 소방용 펌프는 일반적으로 원심식 펌프를 사용하며 다음과 같이 구분할 수 있다.
(1) 안내날개에 의한 분류

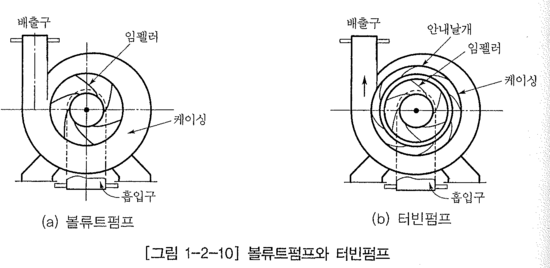

1) 볼류트(Volute) 펌프 : Impeller의 바깥 둘레에 안내날개 (Guide vane)가 없으며 이로 인하여 Impeller가 직접 물을 Casing으로 유도하는 펌프로서 주로 저양정이나 중양정 펌프에 사용한다.
2) 터빈(Turbine) 펌프 : Impeller의 바깥 둘레에 안내날개가 있어 Impeller 회전운동 시 물을 일정하게 유도하는 펌프로서 주로 고양정 펌프에 사용한다.
| 구분 | 볼류트(Volute) 펌프 | 터빈(Turbine) 펌프 |
| 안내날개 | 없다. | 있다. |
| Impeller의 수량 | 1단인 경우가 많다. | 다단인 경우가 많다. |
| 양정 | 저양정, 중양정 | 고양정 |
| 토출량 | 터빈펌프보다 소량이다. | 볼류트펌프보다 다량이다. |
| Cavitation 현상 | 발생하기 쉽다. | 발생하기 어렵다. |
| 형상 | 소형으로 간단하다. | 대형으로 복잡하다. |
(2) 단수에 의한 분류
1) 1단(Single stage) 펌프: 하나의 Casing내에 1개의 Impeller를 가지고 있는 펌프로 저양정의 경우에 주로 사용한다.
2) 다단(Multi stage) 펌프: 하나의 Casing내의 동일 축상에 2개 이상의 Impeller가 나란히 배열된 펌프로 고양정의 경우에 주로 사용한다. 다단펌프의 경우는 제1단을 통과한 물이 다음 Impeller의 중심으로 흡입되어 압력이 증가된 후 또 다음 단으로 흡입되며 이를 연속적으로 수행하여 높은 토출압력을 얻게 된다. 다단의 경우에 토출능력은 증가시킬 수 있으나 흡입능력을 증가시킬 수는 없다.
(3) 흡입구에 의한 분류
1) 편흡입(Single Suction) 펌프: Impeller의 한쪽에서만 물을 흡입하는 펌프로 토출유량이 양정에 비해 적은 경우에 주로 사용한다.

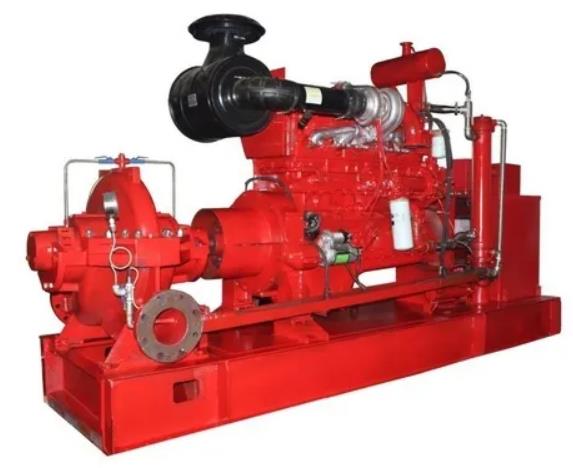

2) 양흡입(Double Suction) 펌프: Impeller의 양쪽에서 흡입하는 펌프로 1단 펌프에 비해 토출량이 큰 경우에 주로 사용한다.
