스프링클러 설비의 개요 및 분류 (Fire Sprinkler System)



개 요

스프링클러설비는 1723년 영국의 화학자인 A. Godfrey에 의하여 만들어졌다.

이 설비는 단순히 물통과 도화선으로 구성되어 화재 시 화염이 도화선에 점화, 화약이 폭발하여 물통의 물이 방출되는 간이설비였다.

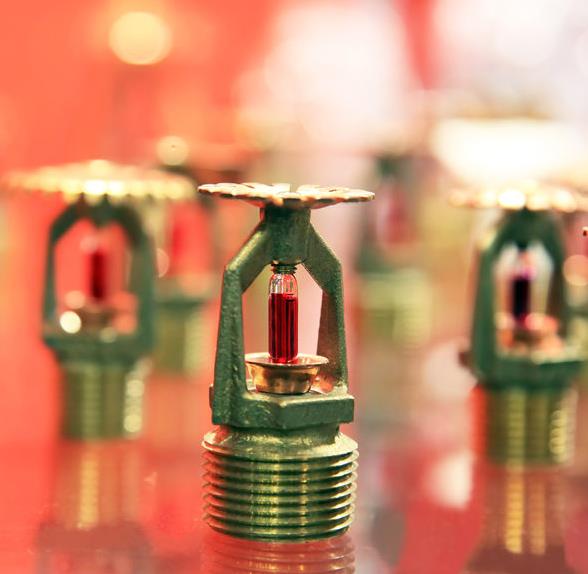

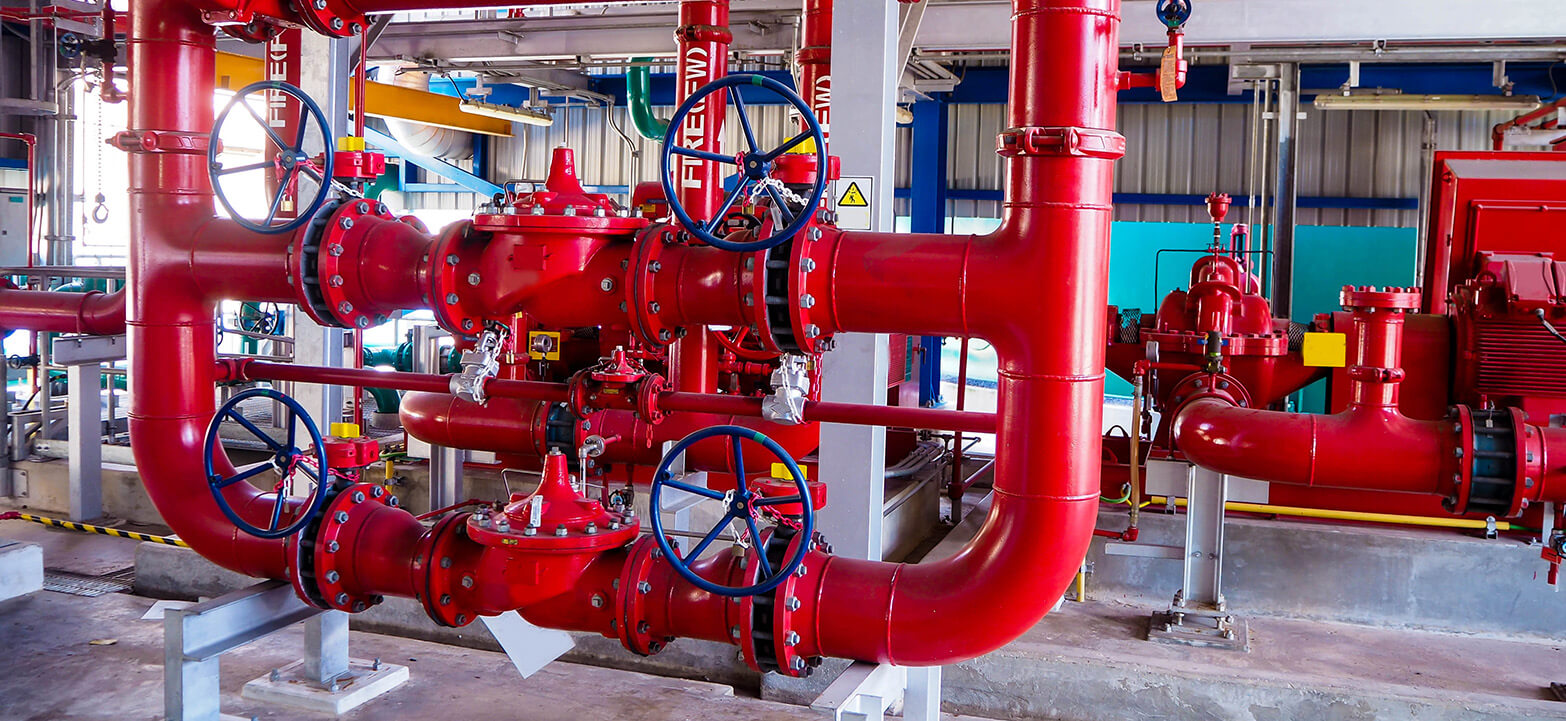

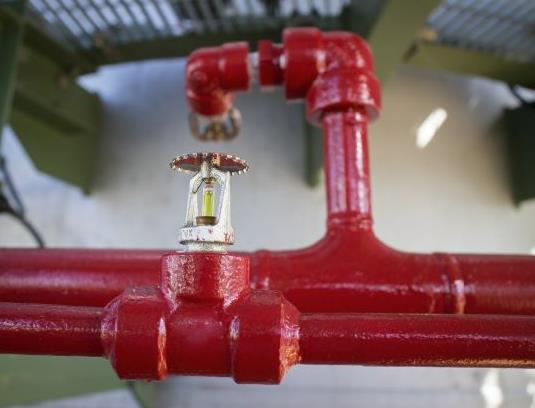

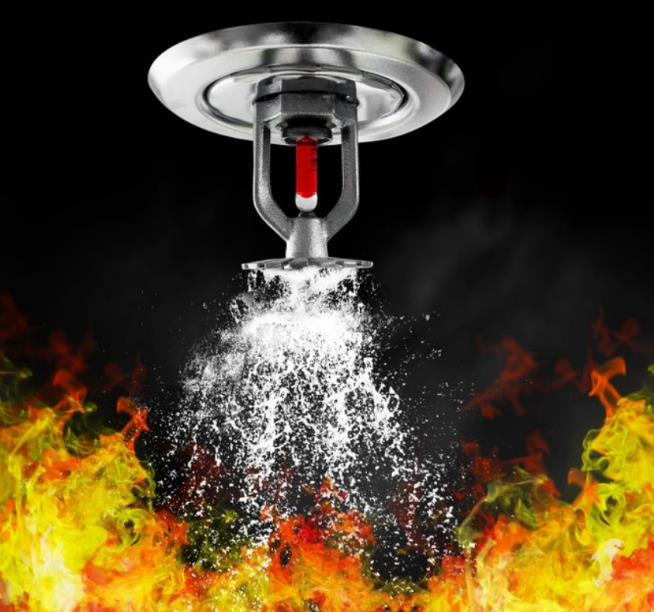

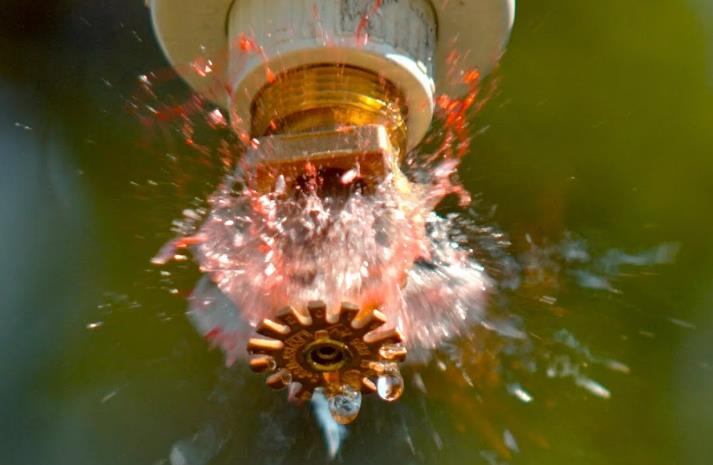

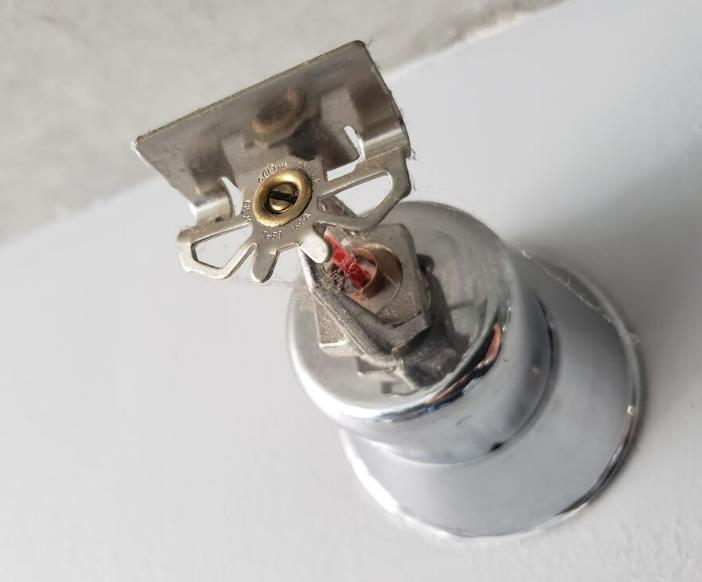

그 후 1874년 미국에서 오늘날과 같은 자동 스프링클러헤드가 개발되어 실용화되기에 이르렀다.

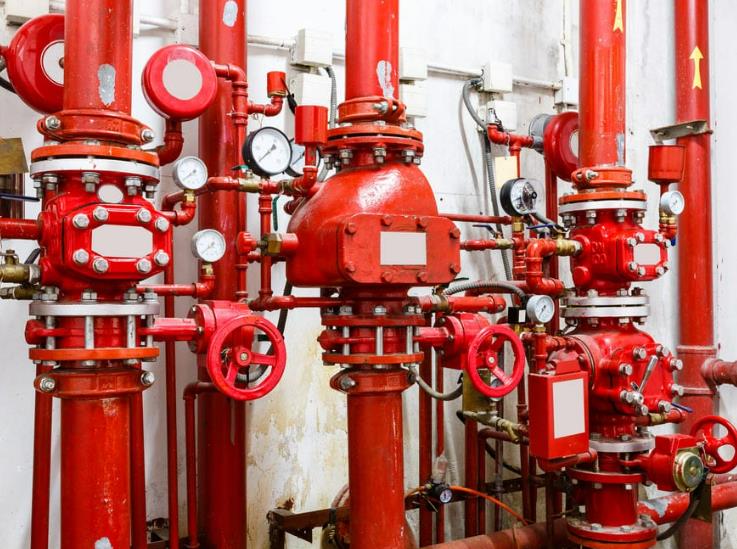

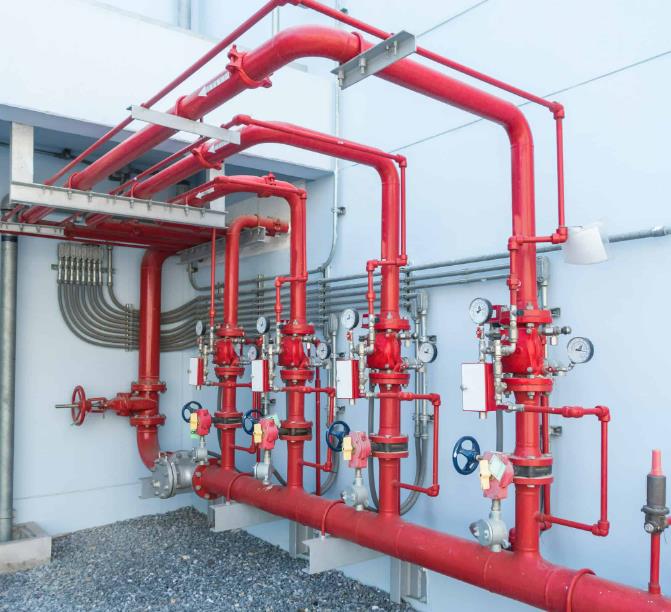

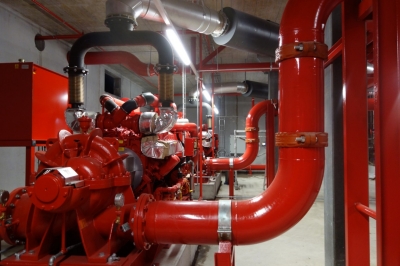

스프링클러설비는 폐쇄형 스프링클러헤드방식과 개방형 스프링클러헤드방식으로 대별되는데 폐쇄형 방식은 습식, 건식, 준비작동식 등이 있으며 개방형 방식은 대량의 물을 일시에 살수하여야 하는 장소에 설치하는 설비로서 일제살수식(Deluge system)이라고 한다.



스프링클러 설비의 장점 / 단점

가) 장점

• 초기 진화에 절대적인 효과가 있다
• 소화제가 물이라서 값이 싸고 소화 후 복구가 용이하다
• 감지부의 구조가 기계적이므로 오동작이나 오보가 없다
• 조작이 간편하며 안전하다
• 완전 자동으로 사람이 없는 야간이라도 자동적으로 화재를 감지하여 소화 및 경보를 해준다



나) 단점

• 초기 시설비가 많이 든다
• 시공이 타 시설보다 복잡하다
• 물로 인한 피해가 심하다

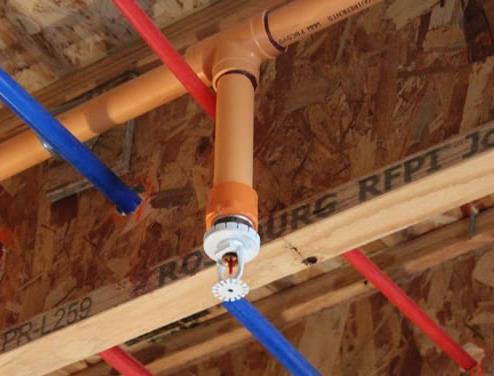

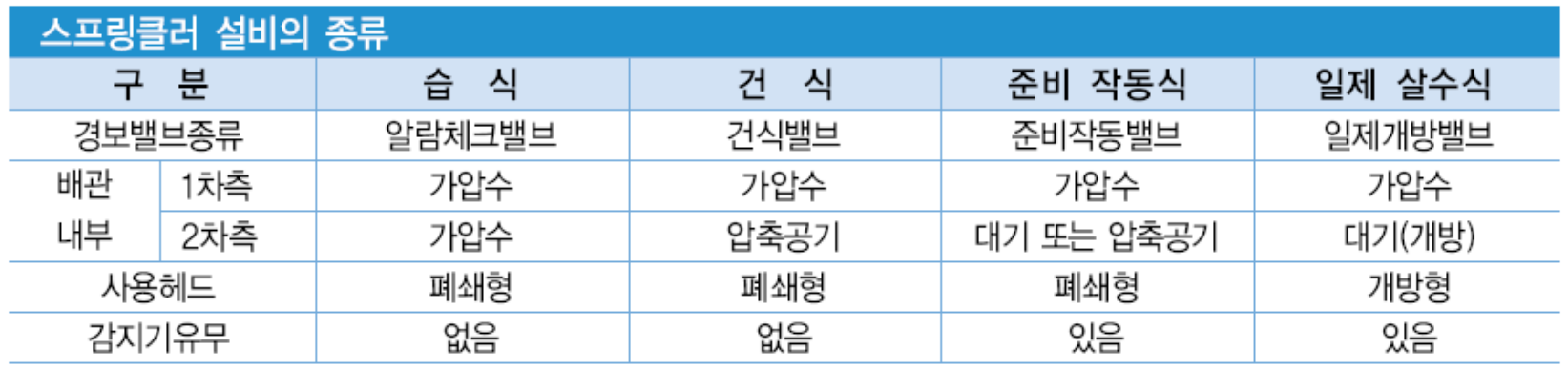

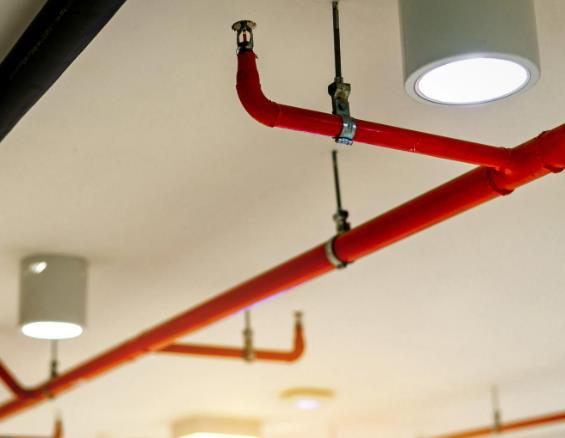

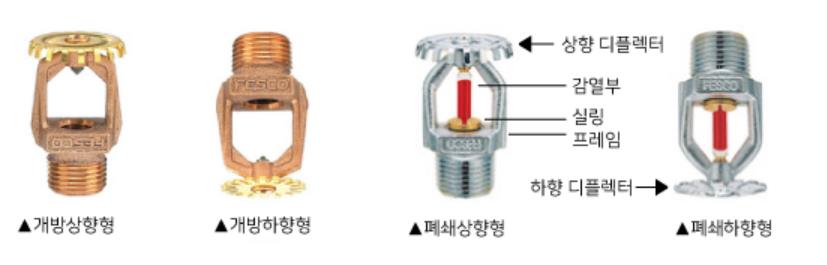

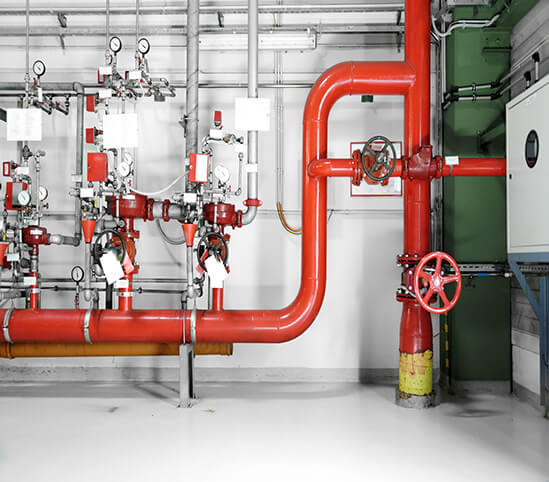

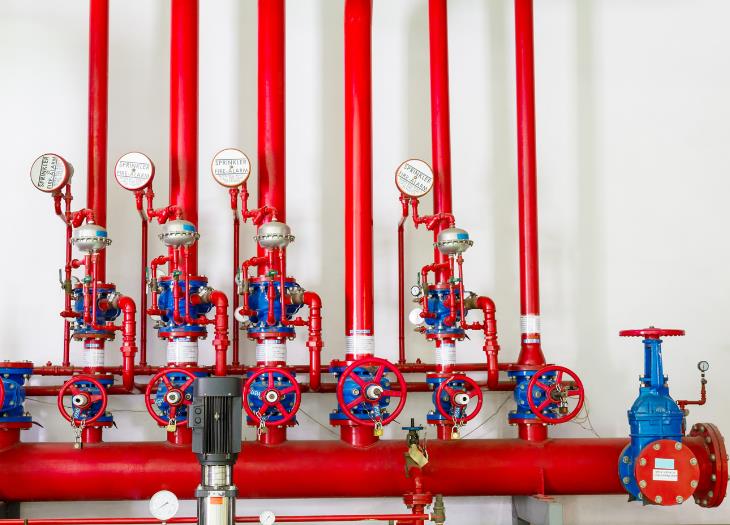

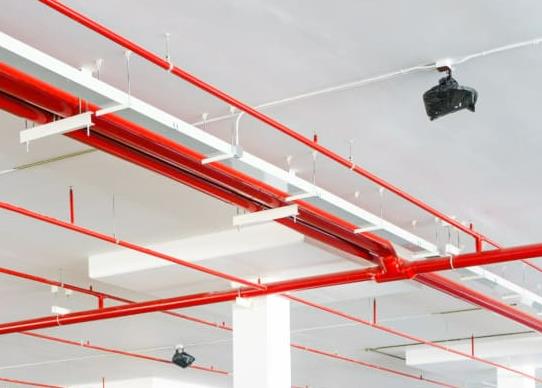

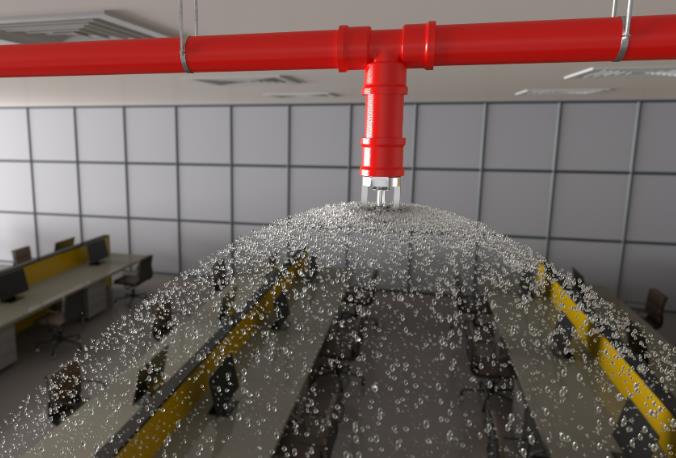

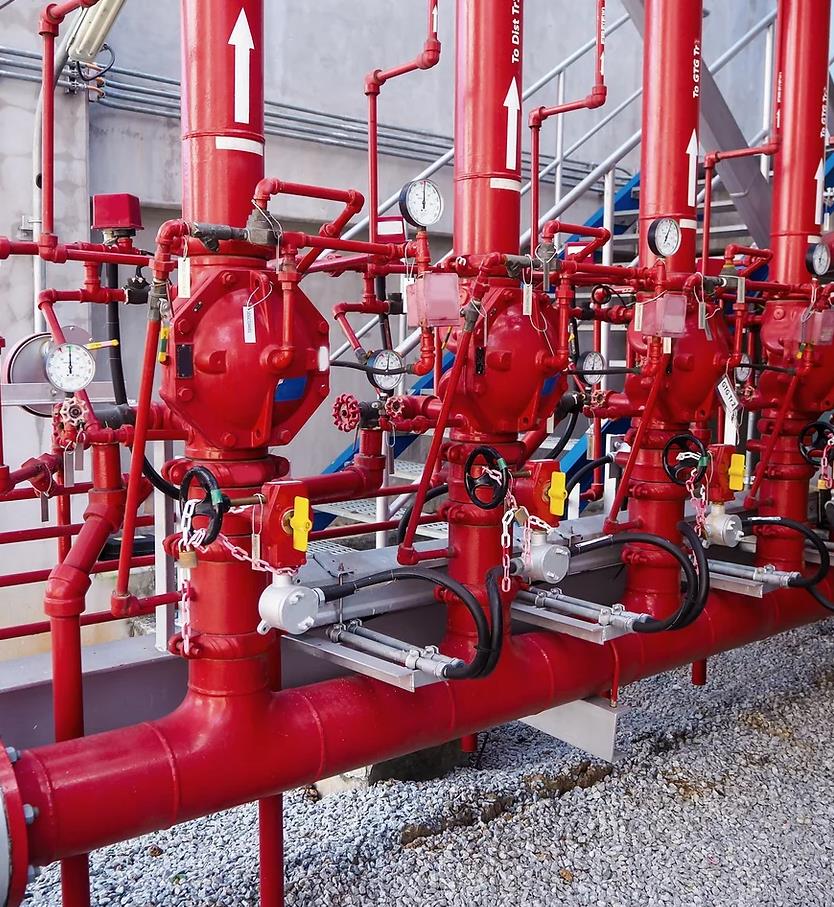

스프링클러 헤드 타입에 따른 설비 종류

구분		설비개요	주요구성요소	장점	단점

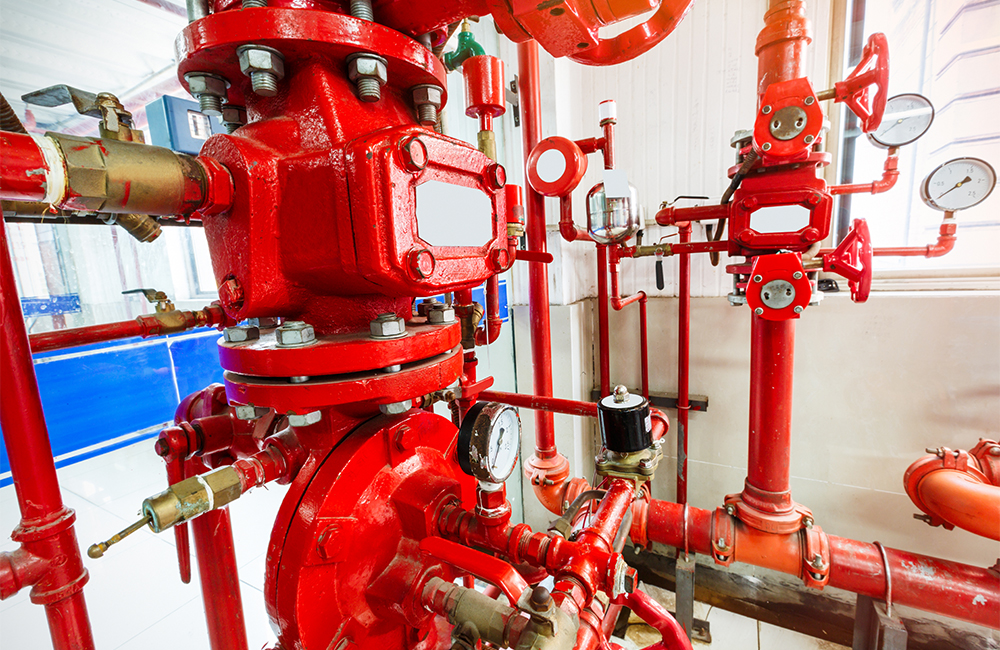

폐 쇄 형 헤 드 설 비	습 식	자동경보밸브 (Alarm Check Valve)를 중심으로 1차측 및 2차측 배관 내 항상 가압수가 충수되어 있어 화재가 발생하면 열에 의해 헤드가 개방되고 가압수가 즉시 살수 소화하는 설비	- 자동경보밸브 (Alarm Check Valve) - 리타딩챔버 (Retarding Chamber) - 압력 스위치 (Pressure Switch)	- 구조가 간단하고 공사비 저렴 - 소화가 신속 - 타 방식에 비해 유지관리 용이	- 동결우려장소에 사용 제한 - 헤드 오동작시 수손 피해 - 배관부식촉진, 배관 하중이 많이 걸림
	건 식	건식밸브 (Dry Pipe Valve)를 중심으로 1차측에는 가압수를 2차측에는 압축공기 또는 질소 가스를 채워둔다. 헤드가 감열하여 개방되면 2차측 압축 공기가 유출되어 압력 저하가 생기고 1차측 가압수가 2차측으로 유입되어 살수 소화하는 설비	- 건식밸브 (Dry Valve) - 가속기 (Accelerator) - 공기배출기 (Exhauster) - 공기압축기 (Air Compressor) - 저압경보스위치 - 압력스위치	- 동결우려 장소 사용가능 - 옥외에서도 사용 가능	- 살수개시시간 지연 - 화재초기 압축공기에 의한 화재 촉진 우려 - 일반헤드인 경우 상향형으로 시공하여야 함 - 구조가 복잡

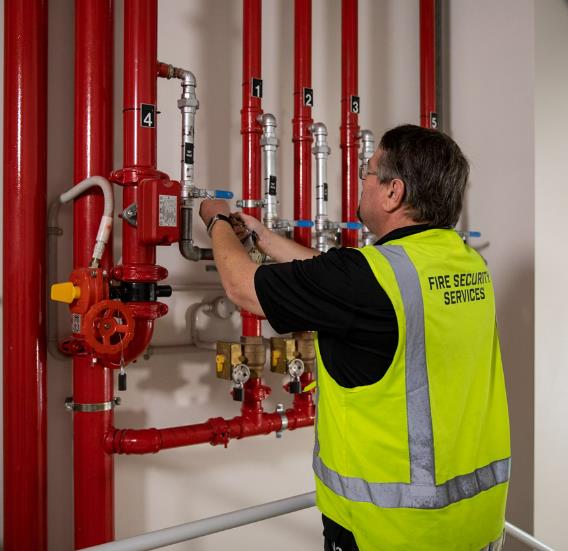

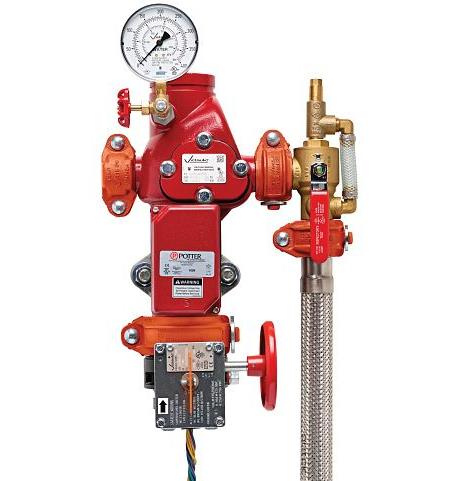

	준 비 작 동 식	준비작동밸브 (Pre-action Valve)를 중심으로 1차측에 가압수를 2차측에는 저압 또는 대기압 상태로 둔다. 화재발생시 화재감지기가 작동하여 준비작동 밸브를 개방 2차측으로 가압수가 유입된 대기 상태로 있다가 헤드가 열에 의해 개방되면 즉시 살수 소화하는 설비	- 준비작동밸브 (Pre-action Valve) - 슈퍼비죠리판넬 (Supervisory Panel) - 압력스위치 (Pressure Switch) - 화재감지기 (Fire Detector) - 수동기동장치 (긴급해제밸브)	- 동결우려 장소 사용가능 - 헤드 오동작(개방)시 수손 피해 우려없다 - 헤드 개방전 경보로 조기 대처 용이	- 감지장치로 자탐 감지기 별도 시공 필요 - 구조복잡, 시공비 고가 - 2차측 배관 부실공사 우려

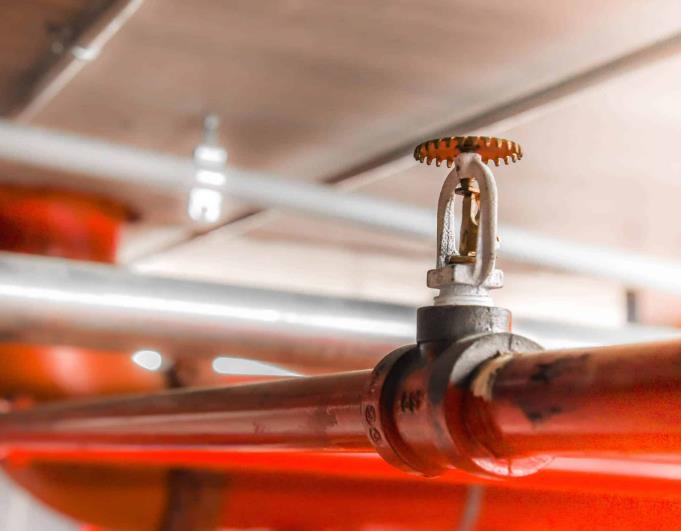

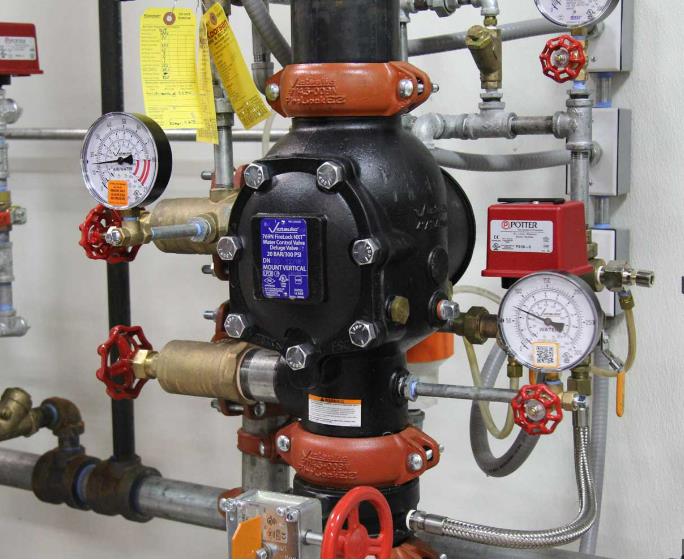

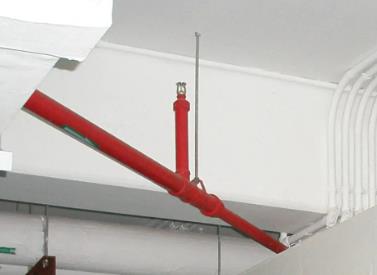

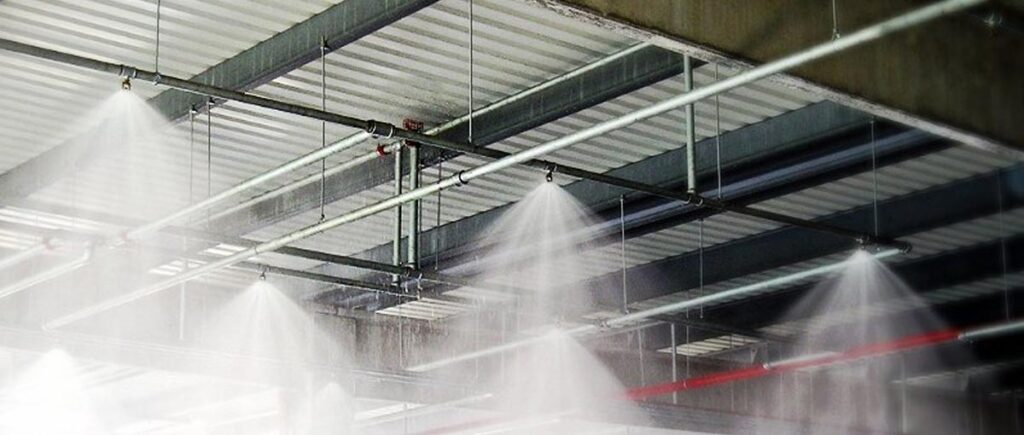

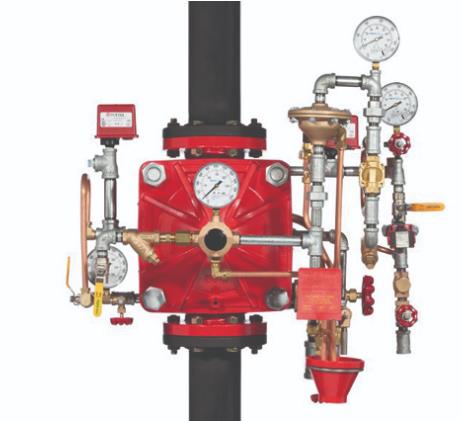

개 방 형 세 드 설 비	일 제 살 수 식	일제개방밸브 (Deluge Valve)를 중심으로 1차측에느 가압수가 2차측에는 대기압 상태로 둔다. 화재감지기 동작으로 일제개방밸브가 개방되고 담당구역에 설치된 개방형 헤드를 통해 일제히 살수 소화하는 설비	- 일제개방밸브 (Deluge Valve) - 화재감지기 (Fire Detector) - 수동기동장치	- 초기화재에 신속 대처용이 - 층고가 높은 장소에서도 소화 가능	- 대량살수로 수손 피해 우려 - 화재감지장치 별도 필요
