<Fire Water Pump> 소화 펌프의 올바른 설치 및 시험 방법
일반적으로 사람들은 화재가 발생하면 스프링클러 헤드나 옥내소화전에서 자동으로 물이 방출되는 것으로 알고 있으나 소화 펌프가 정상적으로 작동될 때에만 적정 방수량이 방출되는 것으로 소화 펌프가 소화 설비의 핵심 설비라 할 수 있으며, 따라서 소화 펌프의 올바른 설치와 관리 및 제어가 중요합니다
1. 정확한 설계 및 감리의 필요성
① 현장 특성에 맞는 정확한 설계
일반적으로 설계 시 성능 미달일 경우 설계 miss에 해당되므로 적정 펌프성능에 여유율을 보정하고 넉넉하게 계산을 합니다. 하지만 엔지니어의 기술력을 가지고 정확한 성능 계산이 곧 기술이며 설계자의 책임입니다.
② 설계도서에 맞는 시공
현장 시공 시 반드시 필요한 사항이 감리자의 소화 펌프 공장 검수입니다. 일반적으로 시공사를 믿고 안 가는 감리원이 종종 있는데 그것은 자신의 업무를 없애는 것과 마찬가지입니다. 반드시 공장에서 펌프의 성능을 확인하고 그 확인된 펌프 가 현장에 반입되었는지 확인을 해야 합니다. 시공사는 설계도서에 명기된 대로 성능이 확인된 펌프를 규정에 맞게 시공하면 됩니다.
③ 올바른 유지관리
소방관계 대상물에 설치된 소화 펌프를 화재 발생 시에 유효한 성능을 발휘할 수 있도록 설계도서에 맞도록 설치되었는가를 확인하고 성능을 유지할 수 있도록 점검을 해야 합니다.
2. 현장 점검 시 소화 펌프 주위 배관의 잘못 설치하기 쉬운 사항
① 압력계의 위치
압력계는 토출측의 체크밸브 이전에 설치되어야 합니다. 소화 펌프의 성능시험 시 체크밸브 위에 설치 시 정확한 압력을 측정할 수가 없습니다. 평상시의 압력은 압력챔버의 압력계로 확인하면 됩니다.
② 성능시험 배관의 유량계 위치
성능시험 배관은 난류의 영향을 최소화하여 가장 정확한 유량을 측정하기 위하여 성능시험 배관의 개폐 밸브에서 배관의 8D 간격을 두고 유량계를 설치하며 유량계에서 5D의 간격을 두고 유량조절 밸브를 설치합니다.
③ 유량계의 크기

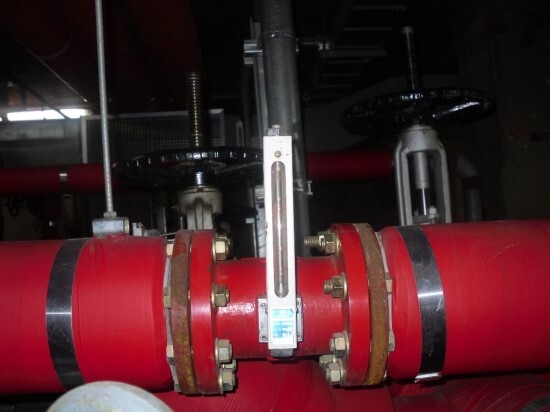

유량계는 정격 유량의 175%까지 측정할 수 있는 용량으로 할 것. 유량계는 무조건 큰 것보다는 일단 정격용량을 측정할 수 있는 용량의 것으로 하여야 하며 소방법상 175% 이상의 용량을 측정할 수 있는 유량계의 설치가 중요합니다 이때 유량계는 플랜지 타입의 일체형 유량계의 설치를 권장합니다. 배관에 구멍을 내어 설치하는 타입은 누수 등의 고장 발생률이 너무 높습니다.
④ 각 밸브 및 배관의 선정
각 밸브는 소화 펌프의 체절점을 기준으로 10kg/㎠이상일 경우 밸브 및 펌프 주 위 배관은 20kg/㎠이상을 설치해야 합니다.
⑤ 성능시험 배관의 유량조절밸브
성능시험 배관에는 개폐 밸브와 유량조절밸브가 있습니다. 개폐 밸브는 배관을 개 폐할 수 있는 밸브는 모두 가능하나 유량조절 밸브는 반드시 유량 조절이 가능 한 밸브를 설치하여야 합니다.
⑥ 압력챔버
압력챔버의 종류에는 10kg/㎠용과 20kg/㎠용으로 구분이 되며 체절 압력을 기준으로 구분하여 설치하여야 합니다. 이때 중요한 사항은 압력챔버는 검정품으로 임의 분해 설치를 하지 말아야 합니다. 그러나 10kg/㎠용은 기체용 안전밸브가 설치되어 있고 20kg/㎠용은 물용 릴리프 밸브가 설치되어 있습니다. 압력챔버는 상부에 공기압을 채워 압력스위치의 오동작을 방지하는 역할을 하므로 안전밸브가 타당하다고 생각되나 이것은 제조사와 검정공사의 조치가 필요한 사안이라고 생각됩니다. 현장에서의 수정 명령은 잘못된 지적이라 판단이 됩니다.
⑦ 참고
국내 기준에는 성능시험 배관의 관경 기준이 없습니다. 따라서 NFPA 기준에 성능시험 배관의 관경에 대한 기준을 참조하시면 좋을 듯합니다. 펌프의 정격토출량이 800 lpm인 경우 최소 호칭 구경이 90mm, 1600 lpm인 경우 최소 호칭 구경이 100mm, 2400 lpm인 경우 최소 호칭 구경이 125mm 또한 유량계 선정 시 구경에 따른 유량 범위를 참조하시기 바랍니다. 반드시 정격 유량과 정격 유량의 175% 이상을 측정할 수 있는 유량계를 선정하여야 합니다. 40A:110~550 LPM, 50A: 220~1100, 65A: 450~2200, 80A; 700~3300, 100A; 900~4500, 125A: 1200~6000, 150: 2000~10000입니다.
3. 소화 펌프의 성능시험
소화 펌프의 유량이 정격 또는 과부하 및 체절 운전에서 규정 방사압이 형성이 되는가를 시험하는 것으로 기준은 유량이며 그 유량에서 원하는 압력이 되는가를 시험하는 것입니다. 반드시 모든 기준은 유량을 기준으로 해서 측정을 합니다.
① 양정 확인
체절 운전 펌프의 토출측 밸브를 잠그고 펌프를 가동해 압력계를 확인하여 정격 영정의 140% 이하가 되는지를 측정하는 시험입니다. 이때 체절 압력 이하에서 릴리프 밸브가 작동하여 소화수가 방출되는지를 확인해야 합니다.
TIP!

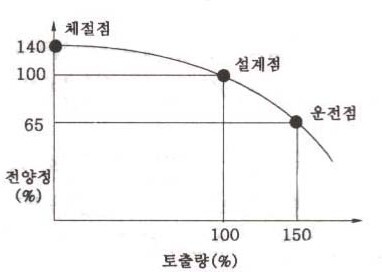

지금은 펌프의 성능이 많이 향상이 되어 펌프의 발주 이전에 펌프의 정격 운전과 체절 운전이 거의 같도록 주문을 하면 위의 그래프처럼 경사진 곡선이 아닌 거의 직선에 가까운 완만한 곡선의 펌프의 제작이 가능합니다. 펌프의 곡선이 완만할수록 펌프의 기동 및 정지의 제어가 훨씬 쉬워지며 고압으로 배관을 유지하지 않아도 되는 장점이 있습니다.
② 정격 운전
펌프의 성능시험 배관의 개폐 밸브를 완전히 개방하고 유량계 이후의 유량조절밸브를 20%가량 개방 후 펌프를 기동 후 서서히 유량조절밸브를 조절하여 유량을 정격 유량에 맞춘 후 압력계에서 정격 양정 이상인가를 확인 이때 주의 사항은 유량조절밸브를 잠근 상태에서 펌프를 기동 시키면 유량계의 약한 부분이 파손됩니다. 반드시 유량조절밸브를 조금 열고 기동 후 유량을 맞추어야 합니다.
③ 과부하 운전
펌프의 유량이 150% 이상일 경우에 정격 양정의 65% 이상이 되는지 확인 과부하 시의 펌프의 최소 양정이 유지되는지를 확인하고 펌프의 전원 측에 트립이 없는지를 확인하면 됩니다.
4. 펌프의 중요성
모든 소화 펌프 방식에서는 소화 펌프가 정상적으로 작동이 되어야만 이 화재를 제어 및 진압할 수가 있다는 점을 인식하고 소화 펌프의 정상적이 가동이 될 수 있도록 설치 및 유지관리가 중요합니다.
하지만 유지관리가 잘되어 있어도 올바로 세팅이 되어있지가 않으면 펌프의 단속 운전으로 펌프의 성능을 유지할 수가 없게 됩니다.
다음은 소화 펌프의 세팅 방법에 대하여 검토해 보도록 하겠습니다.
